5장 : 순환 신경망(RNN)

지금까지의 신경망 - 피드포워드 (feed forward) 신경망

-> 시계열 데이터 다루지 못한다는 단점

=> 순환 신경망 RNN 등장

5.1 확률과 언어 모델

5.1.1 word2vec을 확률 관점에서 바라보다

• 지금까지는 맥락을 좌우 대칭으로 생각해옴

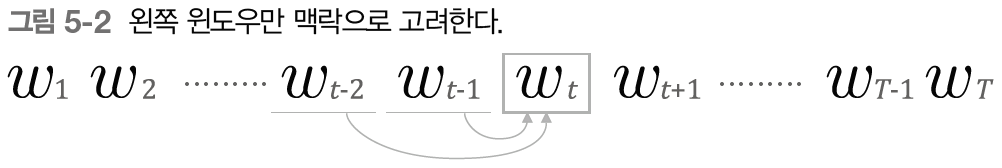

  -> 맥락을 왼쪽 윈도우만으로 한정

손실함수



5.1.2 언어 모델

• 단어 나열에 확률 부여
• 특정한 단어의 시퀀스에 대해 그 시퀀스가 일어날 가능성을 확률로 평가
• 수식적 설명
  • W1,...,Wm이라는 m개 단어로 된 문장
  • 단어 W1,...,Wm이라는 순서로 출현할 확률 : P(W1,...,Wm) -> 동시 확률 (여러 사건이 동시에 일어날 확률)
  • 사후 확률을 사용하여 분해 가능 (확률의 곱셈정리에 의해)
  • 파이 기호 : 모든 원소를 곱하는 총곱

동시확률을 사후 확률의 총곱으로 나타냄

-> 사후확률 : 타깃 단어보다 왼쪽에 있는 모든 단어를 맥락(조건)으로 했을 때의 확률

=> 조건부 언어 모델



5.1.3 CBOW 모델을 언어 모델로?

• word2vec의 CBOW모델을 언어 모델에 적용
  • 맥락 크기를 특정 값으로 한정하여 근사적으로 나타냄
  • 맥락을 왼쪽 2개의 단어로 한정

-> 맥락 2개의 단어 => 2층 마르코프 연쇄

(마르코프 연쇄 : 미래의 상태가 현재 상태에만 의존해 결정, N개의 사건에 의존 - N층 마르코프 연쇄)

• 맥락 크기 임의 길이로 설정 가능

-> 특정 길이로 고정 => 맥락보다 더 왼쪽에 있는 단어의 정보는 무시됨

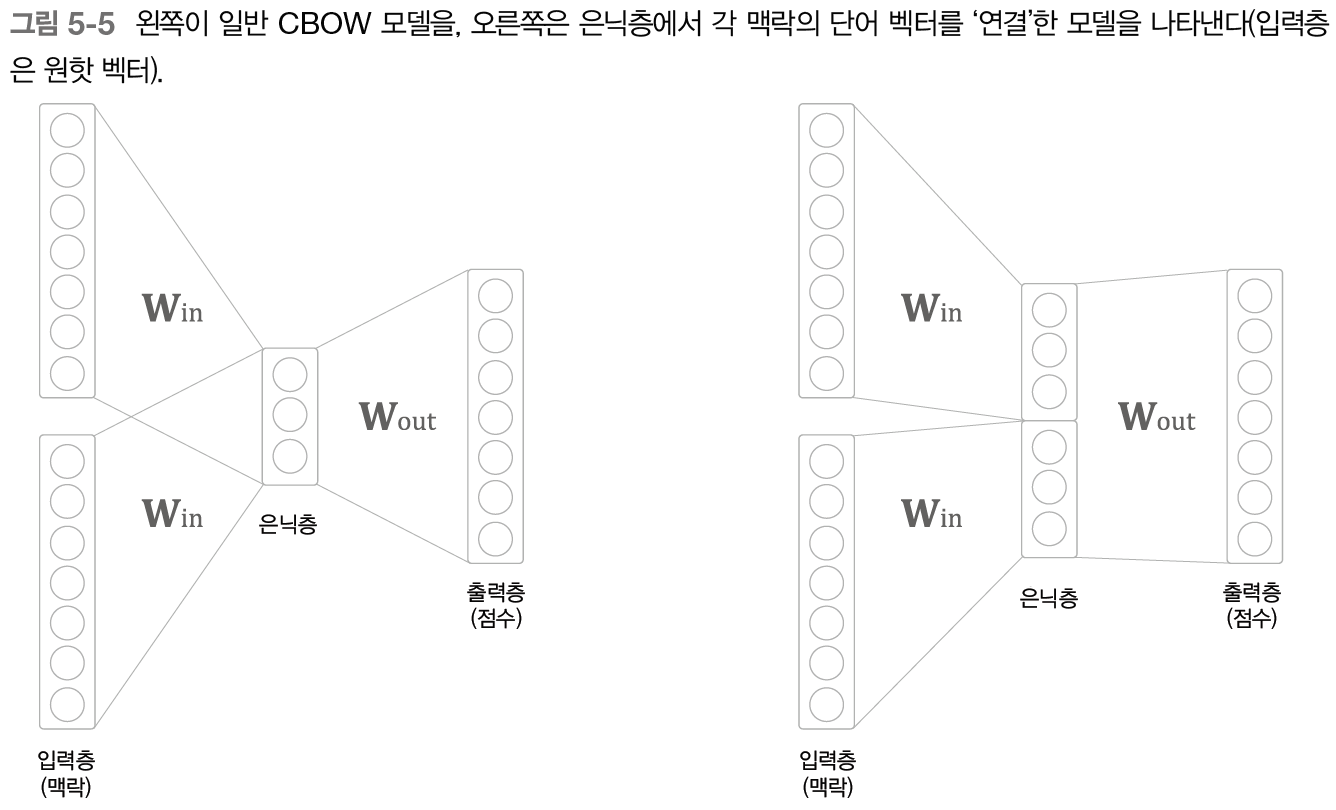

• 맥락 크기를 키워도 맥락 안의 단어 순서가 무시된다는 한계

• 왼쪽 : 단어 벡터들이 더해지므로 맥락의 단어 순서 무시됨
• 오른쪽 : 단어 벡터를 은닉층에서 연결 (concatenate)
  -> 가중치 매개변수 늘어남
  => RNN - 맥락이 아무리 길더라도 그 맥락의 정보를 기억하는 메커니즘을 갖춤

---

5.2 RNN이란

: 순환하는 신경망

(재귀 신경망과 다름)

5.2.1 순환하는 신경망

• 순환 의미
  • 한 지점에서 시작한 것이, 시간을 지나 다시 원래 장소로 돌아오는 것, 그리고 이 과정을 반복
  • 닫힌 경로 혹은 순환하는 경로가 존재해야 순환 가능

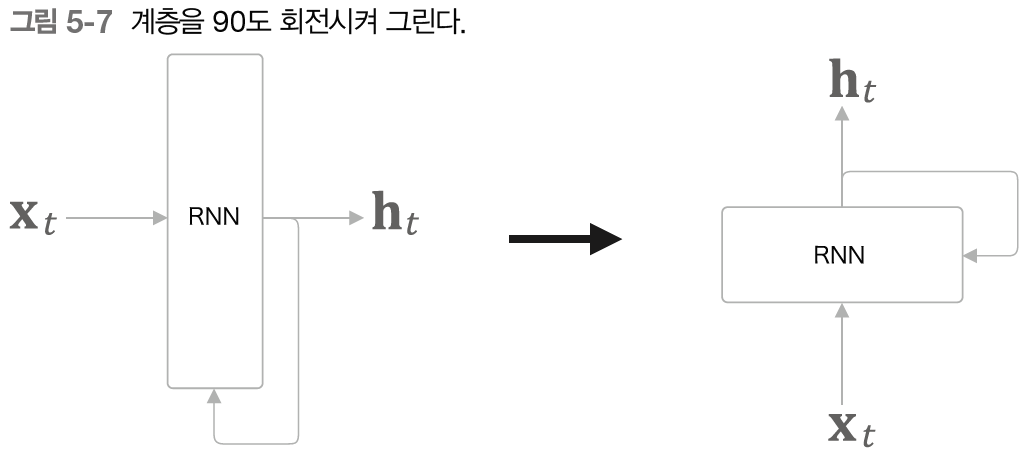

RNN 계층

• Xt는 벡터라고 가정
• t : 시각
• 각 단어의 분산 표현(단어 벡터) : Xt -> 순서대로 RNN계층에 입력

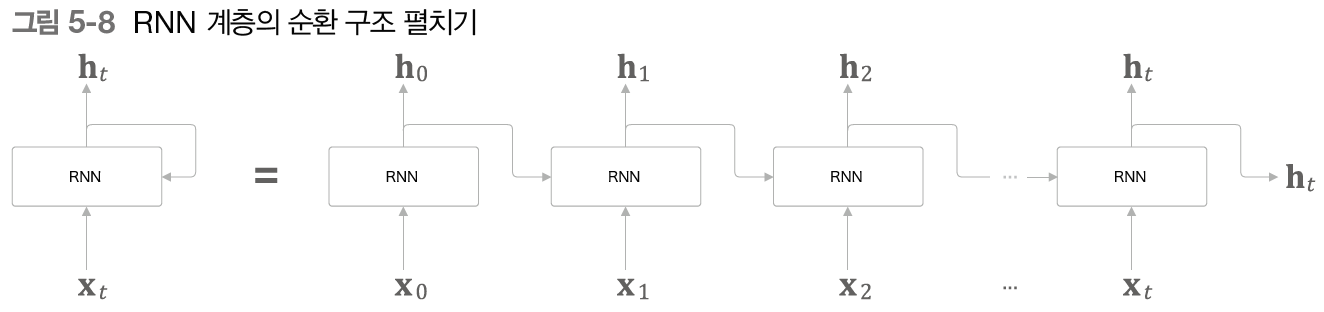

5.2.2 순한 구조 펼치기

• 각 시각의 RNN계층은 그 계층으로의 입력과 1개 전의 RNN계층으로부터의 출력을 받음
• 두 정보를 바탕으로 현 시각의 출력을 계산

현 시각의 출력 계산

•  가중치 2개
  • Wx : 입력 x를 출력 h로 변환하기 위한 가중치
  • Wh : 1개의 RNN출력을 다음 시각의 출력으로 변환하기 위한 가중치
• 편항 b
• 행렬 곱 계산하고 그 합을 tanh함수(쌍곡탄젠트hyperbolic tangent 함수)를 이용해 변환
• ht는 다른 계층을 향해 출력되는 동시에, 다음 시각의 RNN 계층을 향해도 출력
• 현재의 출력은 한 시각 이전 출력에 기초해 계산
• RNN은 h라는 상태를 가지고 있으며 시각이 1단위 진행될 때마다 갱신되는 것
• RNN 계층 : 상태를 가지는 계층, 메모리(기억력)가 있는 계층
• ht : 은닉 상태 (은닉 상태 벡터)



5.2.3 BPTT

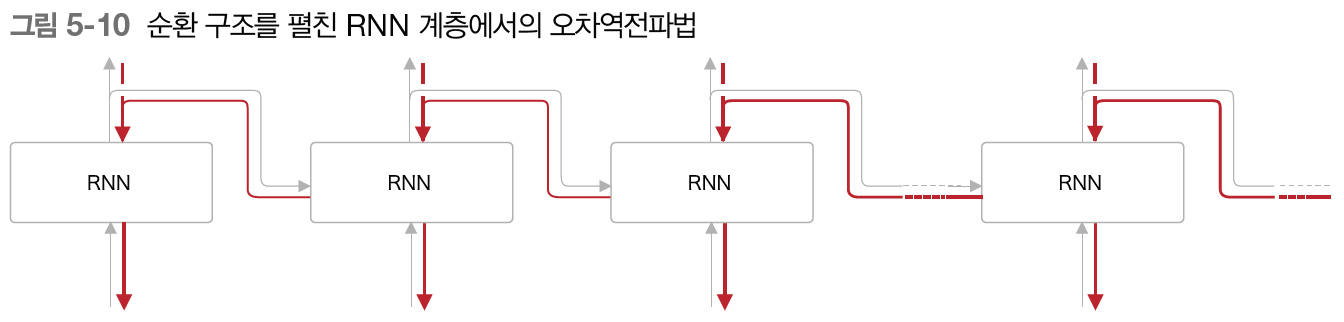

• RNN의 오차역전파법 - 시간 방향으로 펼친 신경망의 오차역전파법 BPTT(backpropagation through time)

-> 긴 시계열 데이터를 학습할 때의 문제

• 시간 크기가 커지는 것에 비례하여 소비하는 컴퓨팅 자원 증가, 기울기 불안정

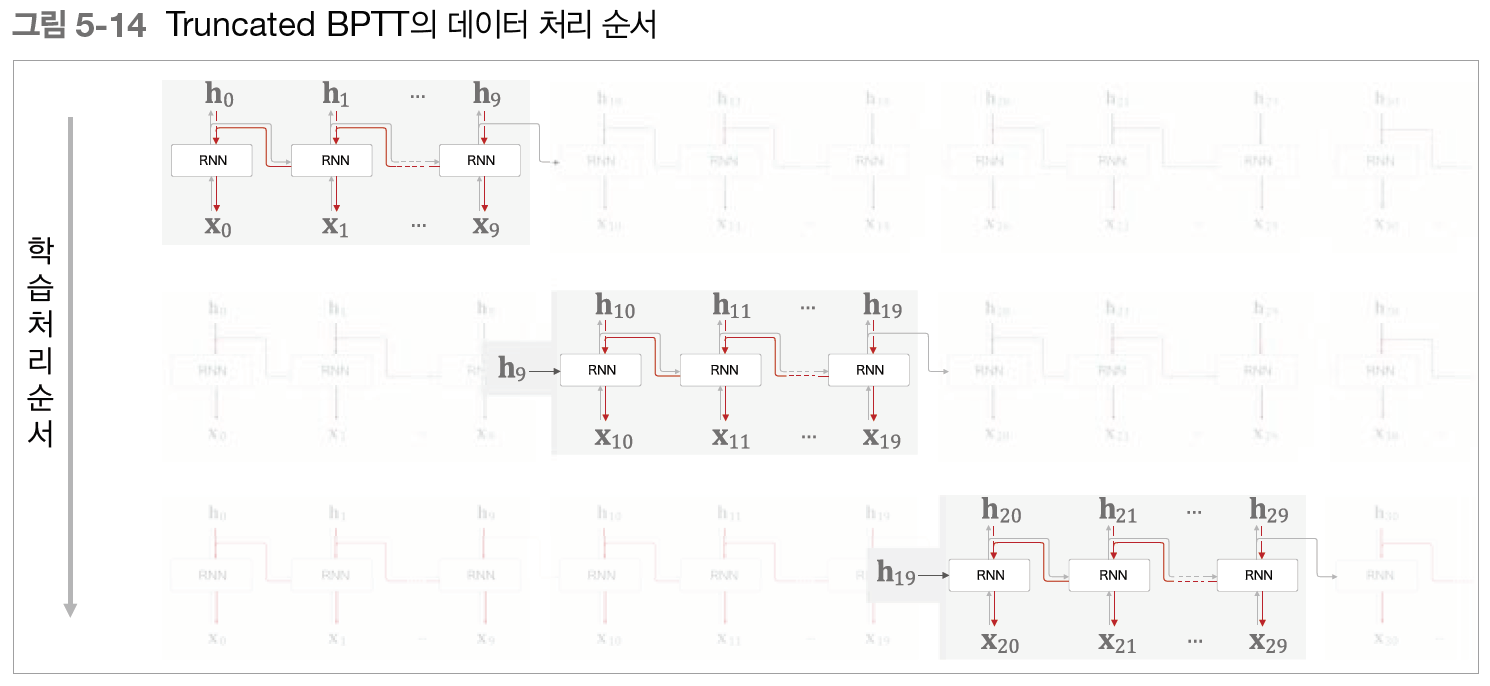

5.2.4 Truncated BPTT

• 적당한 지점에서 잘라내어 작은 신경망 여러 개로 만듦
• 잘라낸 작은 신경망에서 오차역전파법 수행

-> Truncated BPTT (잘라낸 오차역전파법)

• 순전파 연결은 그대로 유지
• 역전파의 연결은 잘라내고 잘라낸 단위로 학습 수행
• 데이터를 순서대로 입력해야 함

-> 블록 단위로 오차역전파법 적용

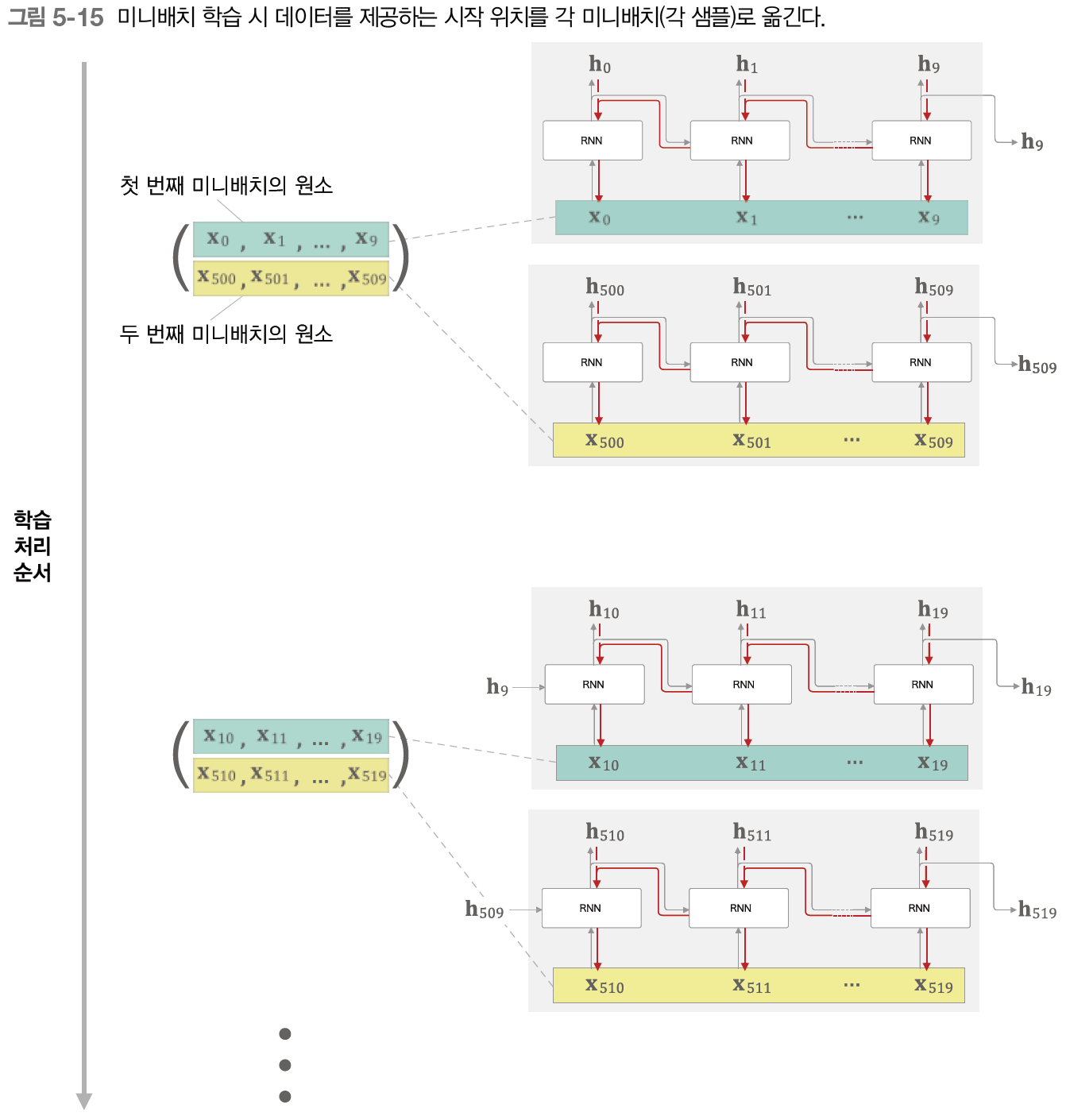

5.2.5 Truncated BPTT의 미니배치 학습

• 데이터 시작 위치를 각 미니배치의 시작 위치로 옮겨줌

• 첫번째 미니배치 원소  : X0~X9     두번째 미니배치 원소 : X500~X509
  -> X10~X19                                                     X510~X519

---

5.3 RNN 구현

• 한 단계의 작업을 수행하는 계층 : RNN 계층
• T개 단계분의 작업을 한꺼번에 처리하는 계층 : Time RNN 계층



5.3.1 RNN 계층 구현

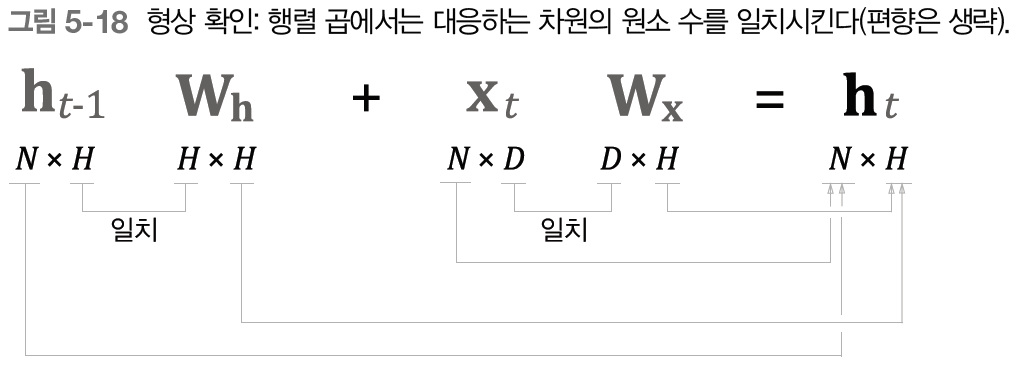

• N : 미니배치 크기
• D : 입력 벡터의 차원 수
• H : 은닉 상태 벡터의 차원 수

class RNN:
    def __init__(self, Wx, Wh, b):
        self.params = [Wx, Wh, b]
        self.grads = [np.zeros_like(Wx), np.zeros_like(Wh), np.zeros_like(b)]
        self.cache = None

    def forward(self, x, h_prev):  #순전파
        Wx, Wh, b = self.params
        t = np.matmul(h_prev, Wh) +np.matmul(x, Wx)+b
        h_next = np.tanh(t)

        self.cashe = (x, h_prev, h_next)
        return h_next

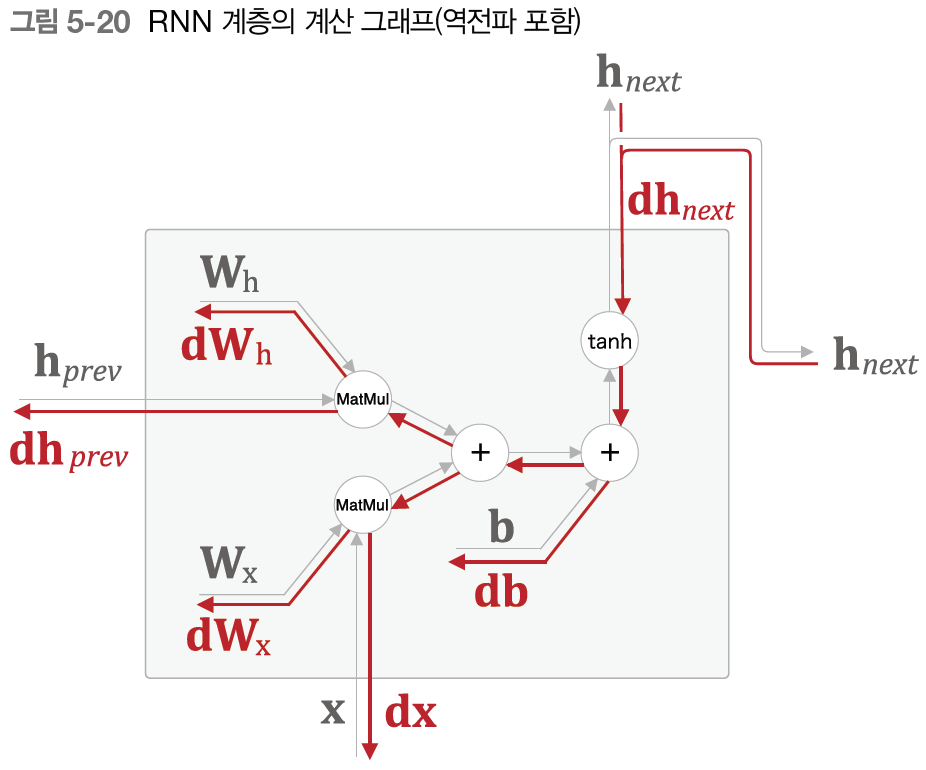

    def backward(self, dh_next):
        dt = dh_next*(1-h_next**2)
        db = np.sum(dt, axis=0)
        dWh = np.matmul(h_prev.T, dt)
        dh_prev = np.matmul(dt, Wh.T)
        dWx = np.matmul(x.T, dt)
        dx = np.matmul(dt, Wx.T)

        self.grads[0][...] = dWx
        self.grads[1][...] = dWh
        self.grads[2][...] = db

        return dx, dh_prev

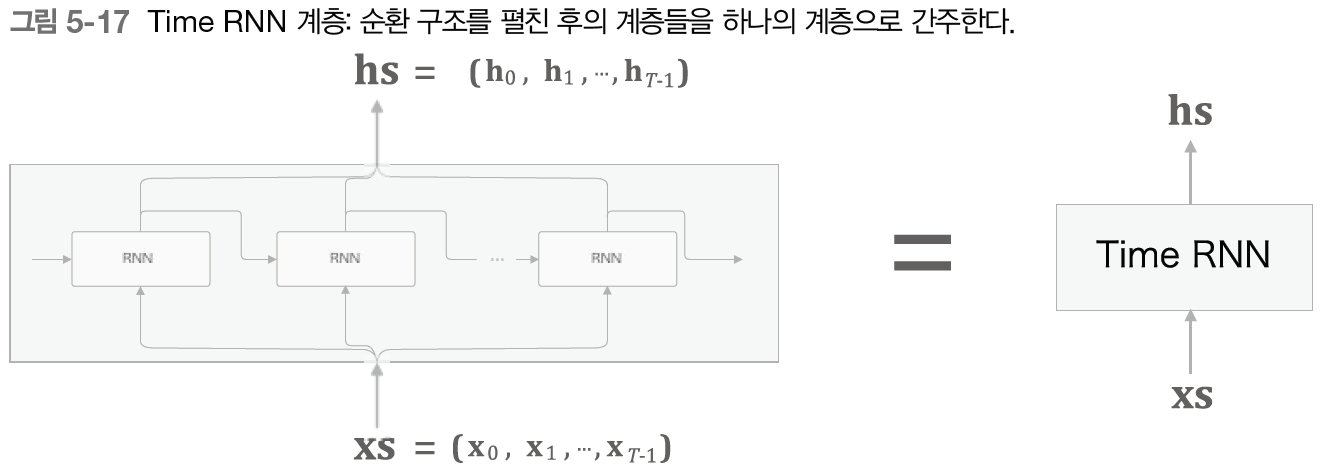

5.3.2 Time RNN 계층 구현

: T개의 RNN 계층으로 구성

class TimeRNN:
    def __init__(self, Wx, Wh, b, stateful=False): #stateful : 은닉 상태 유지(순전파 끊지 않고 전파) 결정 인수
        self.params = [Wx, Wh, b]
        self.grads = [np.zeros_like(Wx), np.zeros_like(Wh), np.zeros_like(b)]
        self.layers = None  #다수의 RNN계층 리스트로 저장

        self.h, self.dh = None, None

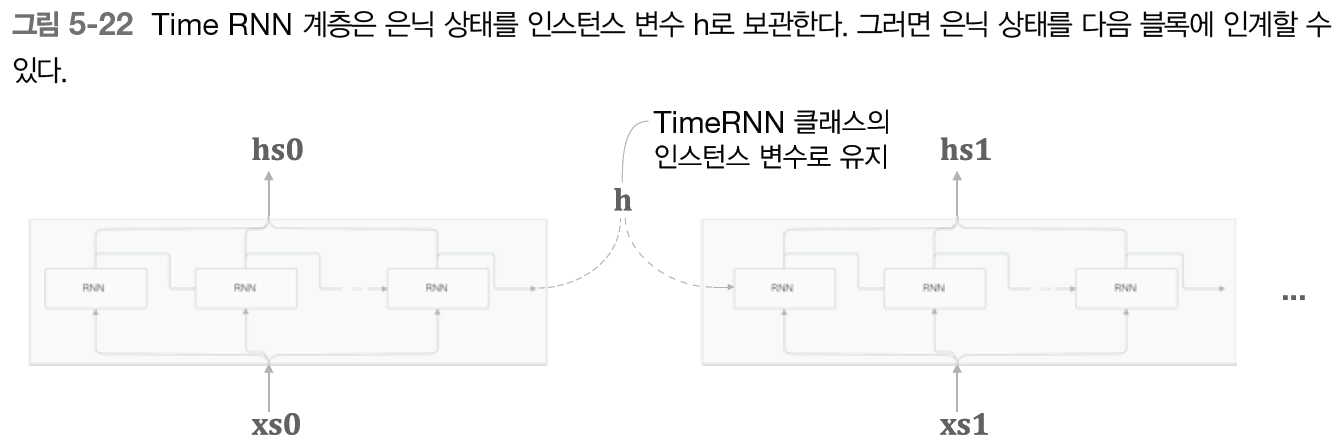

        #h : forward()메서드를 불렀을 때의 마지막 RNN계층의 은닉 상태 저장
        #dh : backward()메서드를 불렀을 때 하나 앞 블록의 은닉 상태의 기울기 저장

        self.stateful = stateful

    def set_state(self, h):
        self.h = h

    def reset_state(self):
        self.h = None

    def forward(self, xs): #순전파
        Wx, Wh, b = self.params
        N, T, D = xs.shape  #미니배치 크기 : N, T개 분량의 시계열 데이터, 입력 벡터의 차원 수 : D
        D, H = Wx.shape

        self.layers=[]
        hs = np.empty((N, T, H), dtype='f')  #출력값 담을 그릇

        if not self.stateful or self.h is None:  #stateful이 false이거나 처음 호출 시
            self.h = np.zeros((N, H), dtype='f')  #0행렬로 초기화

        for t in range(T):  #T회의 RNN계층 생성
            layer = RNN(*self.params)
            self.h = layer.forward(xs[:, t, :], self.h)  #h_next
            hs[:, t, :] = self.h
            self.layers.append(layer)

        return hs

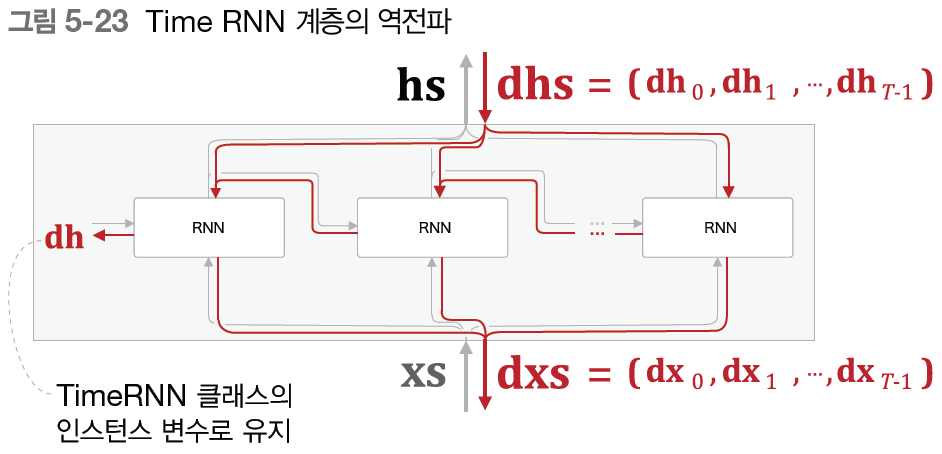

    def backward(self, dhs):
        Wx, Wh, b = self.params
        N, T, H = dhs.shape
        D, H = Wx.shape

        dxs = np.empty((N, T, D), dtype='f')  #하류로 흘려보낼 기울기를 담을 그릇
        dh =  0
        grads = [0,0,0]
        for t in reversed(range(T)):
            layer =self.layers[t]
            dx, dh = layer.backward(dhs[:, t, :]+dh)  #합산된 기울기

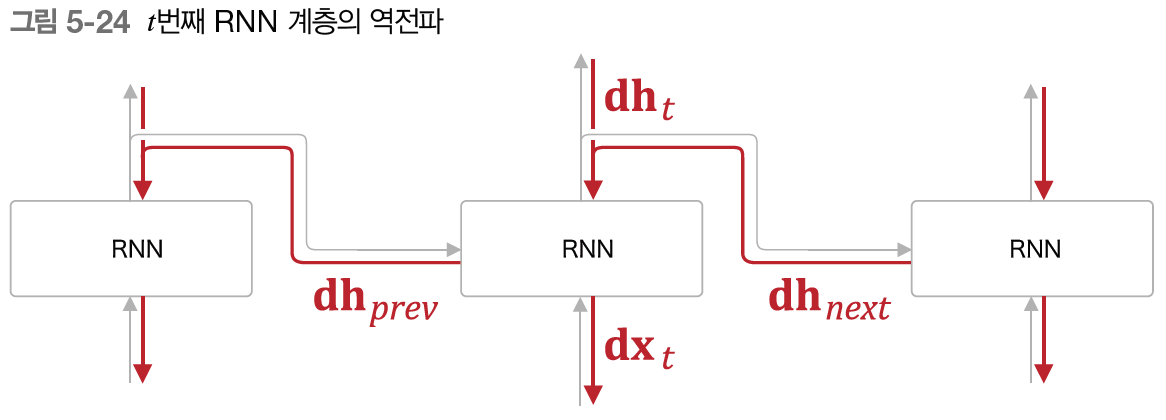

            #RNN의 순전파에서는 출력이 2개로 분기 (ht, ht_next) -> 역전파 시 (dht +dh_next)가 입력
            dxs[:, t, :] = dx

            for i, grad in enumerate(layer.grads):  #각 RNN계층의 가중치 기울기 합산
                grads[i] += grad

        for i, grad in enumerate(grads):
            self.grads[i][...] = grad
        self.dh = dh

        return dxs

---

5.4 시계열 데이터 처리 계층 구현

RNN을 사용한 언어 모델 : RNNLM

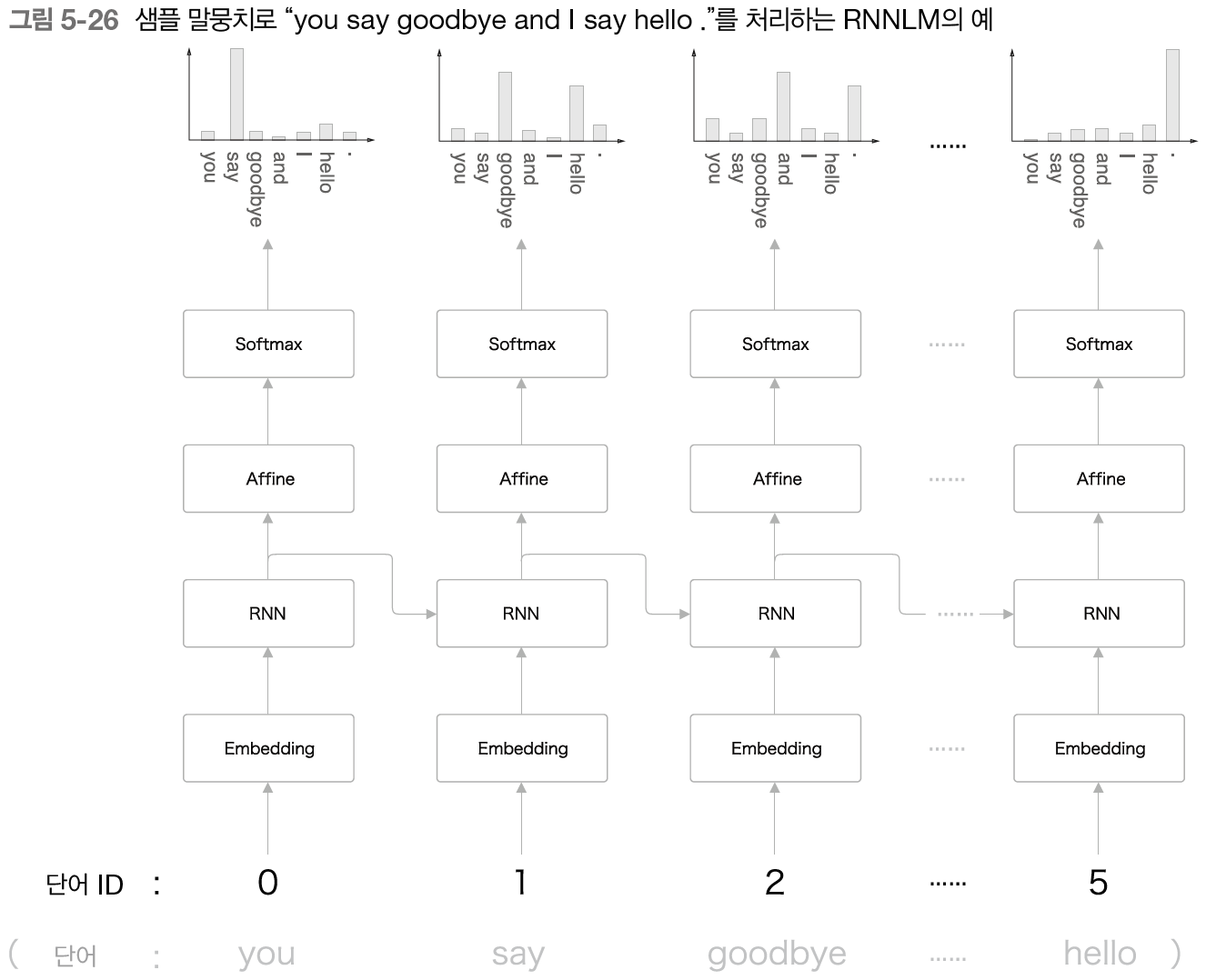

5.4.1 RNNLM의 전체 그림

• Embedding계층 : 단어 ID를 단어의 분산 표현으로 변환
• RNN 계층 : 은닉 상태를 다음 층(Affine)으로 출력함과 동시에 다음 시각의 RNN계층으로 출력
• Affine계층을 거쳐 Softmax 계층으로 전해짐
• 맥락을 기억하고 있음 (과거의 정보를 응집된 은닉 상태 벡터로 저장)

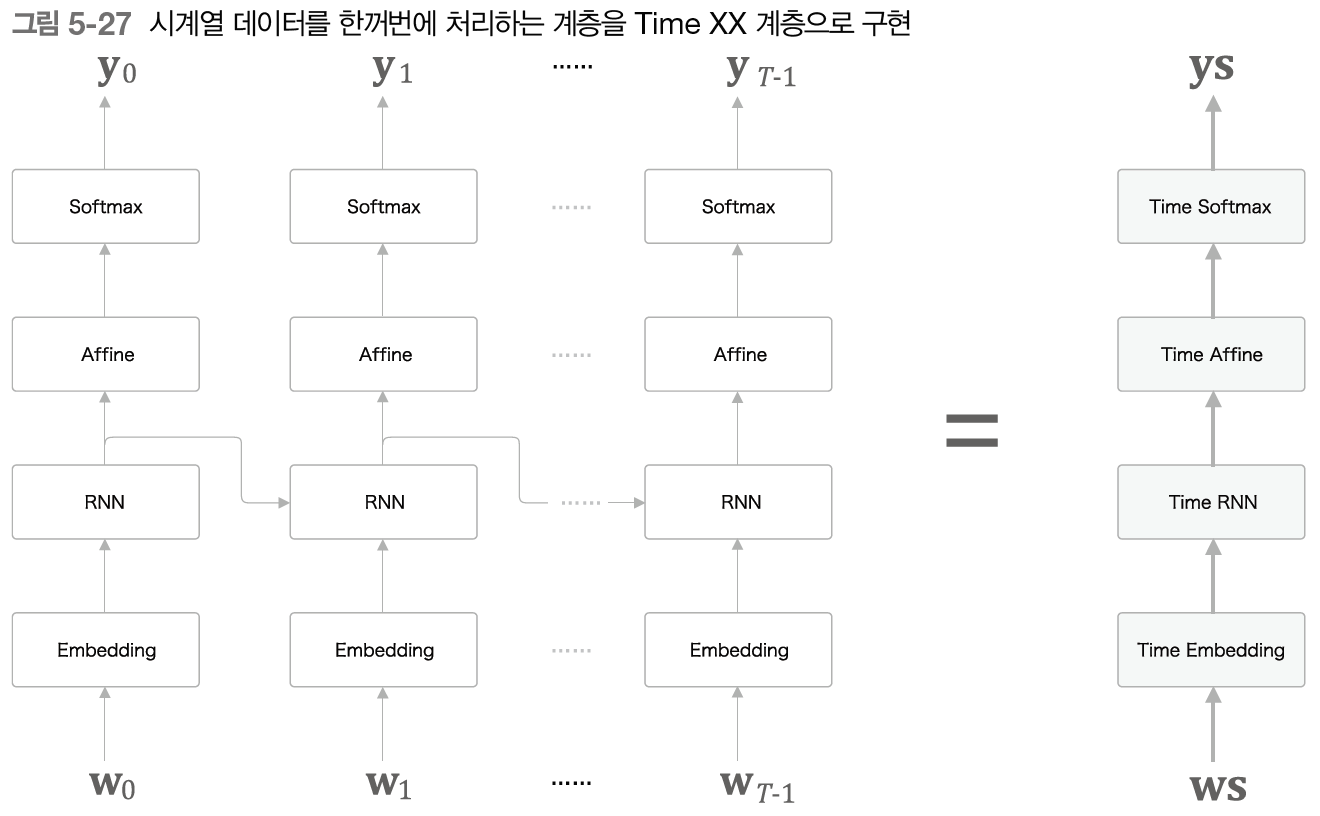

5.4.2 Time 계층 구현

• T개의 Embedding 계층
• T개의 Affine 계층
• T개의 softmax with loss 손실을 합산해 평균한 값이 최종 손실

---

5.5 RNNLM 학습과 평가

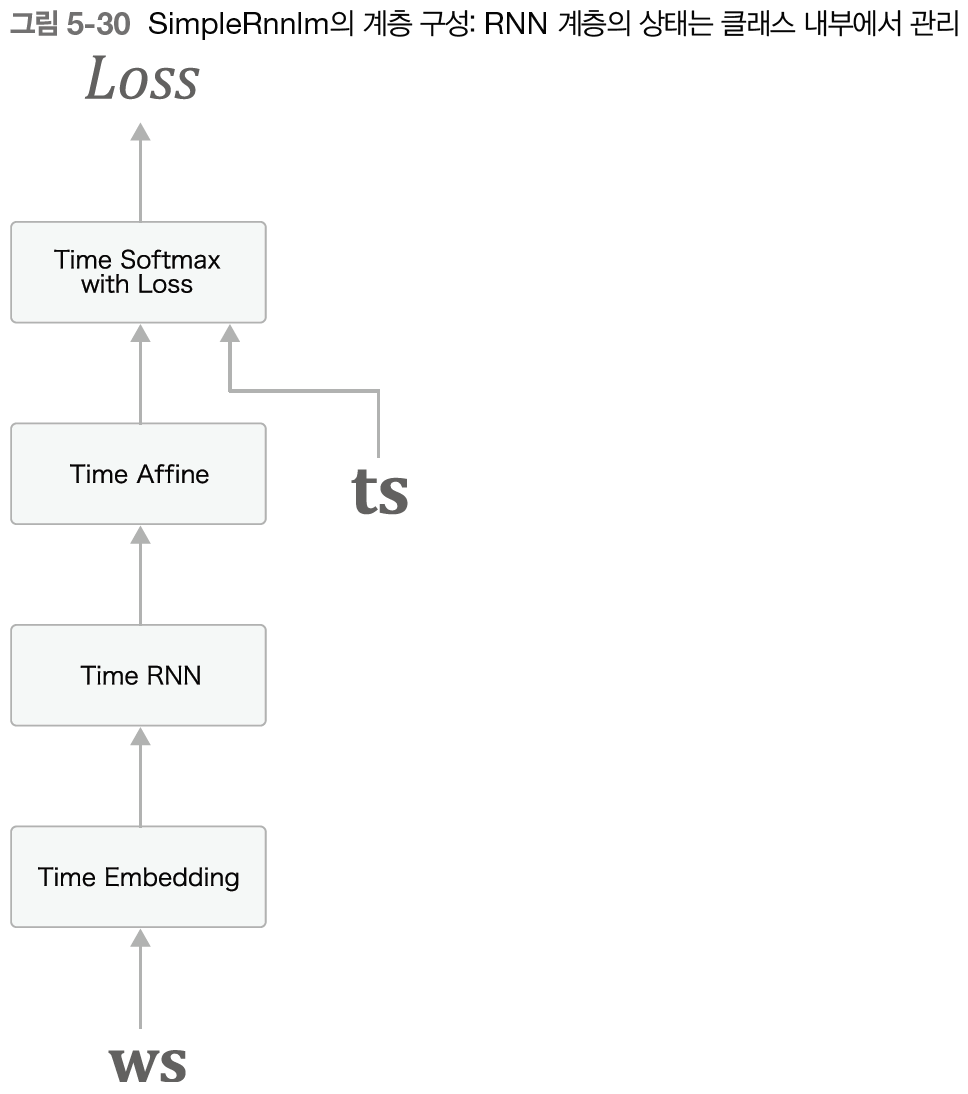

5.5.1 RNNLM 구현

from common.time_layers import *

class SimpleRnnlm:
    def __init__(self, vocab_size, wordvec_size, hidden_size):
        V, D, H = vocab_size, wordvec_size, hidden_size
        rn = np.random.randn

        #가중치 초기화
        embed_W = (rn(V, D)/100).astype('f')
        rnn_Wx = (rn(D, H)/ np.sqrt(D)).astype('f')  #Xavier초깃값 이용
        rnn_Wh = (rn(H, H)/ np.sqrt(H)).astype('f')
        rnn_b = np.zeros(H).astype('f')
        affine_W = (rn(H, V)/ np.sqrt(H)).astype('f')
        affine_b = np.zeros(V).astype('f')

        #계층 생성
        self.layers = [
            TimeEmbedding(embed_W),
            TimeRNN(rnn_Wx, rnn_Wh, rnn_b, stateful=True),
            TimeAffine(affine_W, affine_b)
        ]
        self.loss_layer = TimeSoftmaxWithLoss()
        self.rnn_layer = self.layers[1]

        #모든 가중치와 기울기를 리스트에 모은다.
        self.params, self.grads = [], []
        for layer in self.layers:
            self.params +=layer.params
            self.grads += layer.grads

        def forward (self, xs, ts):
            for layer in self.layers:
                xs = layer.forward(xs)
            loss = self.loss_layer.forward(xs, ts)
            return loss

        def backward (self, dout=1):
            dout = self.loss_layer.backward(dout)
            for layer in reversed(self.layers):
                dout = layer.backward(dout)
            return dout

        def reset_state(self):
            self.rnn_layer.reset_state()

• RNN계층과 Affine 계층에서 Xavier 초깃값 이용
  • Xavier 초깃값 : 이전 계층의 노드가 n개라면 표준편차가 1/루트n인 분포로 값들을 초기화
  • 표준편차 : 데이터의 차이를 직관적으로 나타내는 척도



5.5.2 언어 모델의 평가

• 퍼플렉서티 (perplexity : 혼란도) 이용
  • 확률의 역수
  • 예) you 다음에 나올 단어로 say 0.8의 확률로 예측 -> 1/0.8 = 1.25
  • 작을수록 좋음
  • 분기 수로 해석
  • 분기 수 : 다음에 취할 수 있는 선택사항의 수
  • 예) 분기수 =1.25 -> 다음에 출현할 수 있는 단어의 후보를 1개 정도로 좁힘

=> 입력 데이터가 여러개

• L : 신경망의 손실



5.5.3 RNNLM의 학습 코드

import matplotlib.pyplot as plt
from common.optimizer import SGD
from dataset import ptb

#하이퍼파라미터 설정
batch_size = 10
wordvec_size = 100
hidden_size = 100 #RNN의 은닉 상태 벡터의 원소 수
time_size = 5 #Truncated BPTT가 한번에 펼치는 시간 크기
lr = 0.1
max_epoch = 100

#학습데이터 읽기 (전체 중 1000개만)
corpus, word_to_id, id_to_word = ptb.load_data('train')
corpus_size = 1000
corpus = corpus[:corpus_size]
vocab_size = int(max(corpus)+1)

xs = corpus[:-1]  #입력
ts = corpus[1:]  #출력 (정답 레이블)
data_size = len(xs)
print( '말뭉치 크기:%d, 어휘 수 : %d' %(corpus_size, vocab_size))

#학습 시 사용하는 변수
max_iters = data_size // (batch_size * time_size)
time_idx = 0
total_loss = 0
loss_count = 0
ppl_list = []

#모델 생성
model = SimpleRnnlm(vocab_size, wordvec_size, hidden_size)
optimizer = SGD(lr)

#1. 각 미니배치에서 샘플을 읽기 시작 위치를 계산
jump= (corpus_size -1) // batch_size
offsets = [i*jump for i in range(batch_size)]

for epoch in range(max_epoch):
    for iter in range(max_iters):
    #2. 미니배치 획득
        batch_x = np.empty((batch_size, time_size), dtype='i')
        batch_t = np.empty((batch_size, time_size), dtype='i')
        for t in range(time_size):
            for i, offset in enumerate(offsets):
                batch_x[i, t] = xs[(offset +time_idx)%data_size]  #각 미니배치
                batch_t[i, t] = ts[(offset +time_idx)%data_size]
            time_idx +=1

        #기울기를 구하여 매개변수 갱신
        loss = model.forward(batch_x, batch_t)
        model.backward()
        optimizer.update(model.params, model.grads)
        total_loss += loss
        loss_count +=1

    #3. 에폭마다 퍼플렉서티 평가
    ppl = np.exp(total_loss/loss_count)  #에폭마다 손실 평균 구하고 퍼플렉서티 구함
    print('|에폭 %d | 퍼플렉서티 %.2f' %(epoch+1, ppl))
    ppl_list.append(float(ppl))
    total_loss, loss_count = 0,0

# 그래프 그리기
x = np.arange(len(ppl_list))
plt.plot(x, ppl_list, label='train')
plt.xlabel('epochs')
plt.ylabel('perplexity')
plt.show()

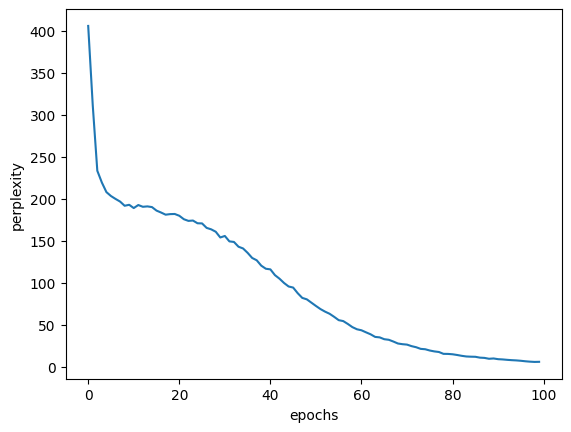

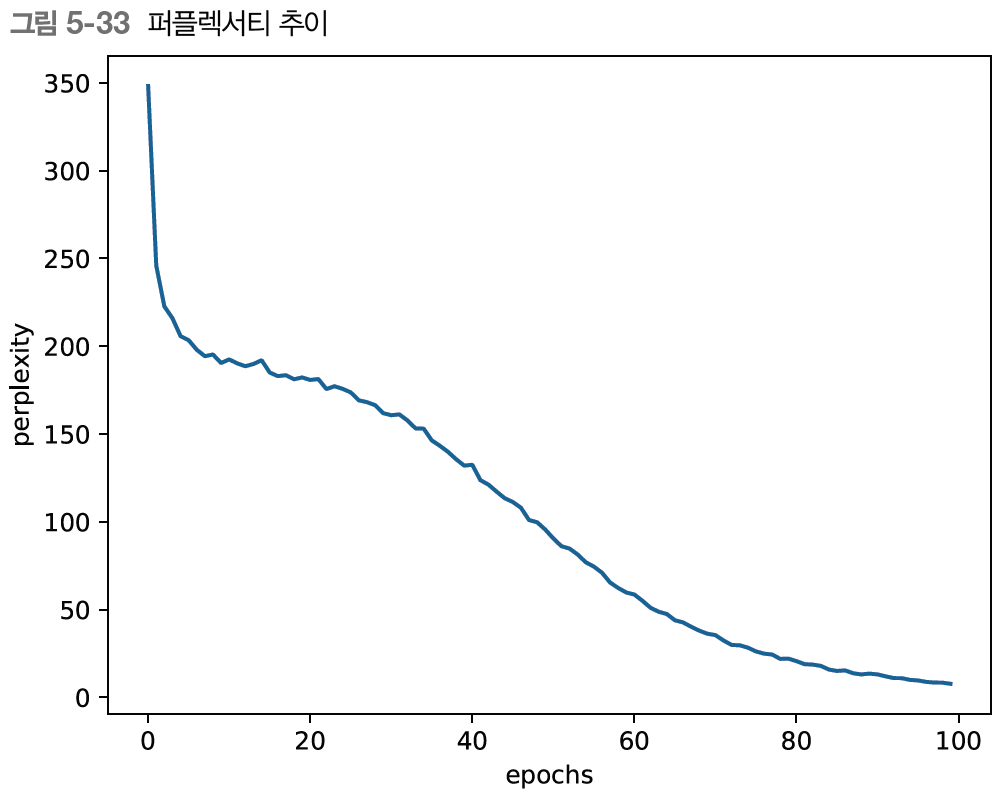

책 결과 / 내 결과

책 : 300 넘던 값 -> 최솟값인 1에 근접

나 : 에폭 1 | 퍼플렉서티 405.78 -> 에폭 100 | 퍼플렉서티 5.86



5.5.4 RNNLM 의 Trainer 클래스

앞 절의 학습 코드를 RnnlmTrainer 클래스를 사용해 다시 씀

# 하이퍼파라미터 설정
batch_size = 10
wordvec_size = 100
hidden_size = 100  # RNN의 은닉 상태 벡터의 원소 수
time_size = 5  # RNN을 펼치는 크기
lr = 0.1
max_epoch = 100

# 학습 데이터 읽기
corpus, word_to_id, id_to_word = ptb.load_data('train')
corpus_size = 1000  # 테스트 데이터셋을 작게 설정
corpus = corpus[:corpus_size]
vocab_size = int(max(corpus) + 1)
xs = corpus[:-1]  # 입력
ts = corpus[1:]  # 출력（정답 레이블）

# 모델 생성
model = SimpleRnnlm(vocab_size, wordvec_size, hidden_size)
optimizer = SGD(lr)
trainer = RnnlmTrainer(model, optimizer)

trainer.fit(xs, ts, max_epoch, batch_size, time_size)  #학습 수행
#1.미니배치 순차적으로 만들어
#2.모델의 순전파와 역전파를 호출
#3.옵티마이저로 가중치를 갱신하고
#4.퍼플렉서티를 구함

trainer.plot()

---

5.6 정리

• RNN은 순환하는 경로가 있고, 이를 통해 내부에 은닉 상태를 기억할 수 있다.
• RNN의 순환 경로를 펼침으로써 다수의 RNN 계층이 연결된 신경망으로 해설할 수 있으며, 보통의 오차역전파법으로 학습할 수 있다.(=BPTT)
• 긴 시계열 데이터를 학습할 때는 데이터를 적당한 길이씩 모으고(블록), 블록 단위로 BPTT에 의한 학습을 수행한다.(=Truncated BPTT)
• Truncated BPTT에서는 역전파의 연결만 끊는다.
• Trncated BPTT에서는 순전파의 연결을 유지하기 위해 데이터를 순차적으로 입력해야 한다.
• 언어 모델은 단어 시퀀스를 확률로 해석한다.
• RNN계층을 이용한 조건부 언어 모델은 그때까지 등장한 모든 단어의 정보를 기억할 수 있다.

---

책 참고 : 밑바닥부터 시작하는 딥러닝 (한빛미디어)
